Připojení automatu FATEK přes Ethernet

24. 3. 2008 v rubrice Připojení PLC (RS232, USB, LAN)

Návod jak se připojit pomocí programu WinProladder k PLC automatu FATEK libovolného typu přes Ethernet.

  1. Connecting to FATEK over ETH - 1K PLC připojte buď modul FBs-CMx5E nebo rozšiřující desku FBs-CBE.
  2. Rozšiřující deska FBs-CBE a moduly FBs-CMx5E obsahují převodník TP Ethernet <-> sériový port. Rozšiřující deska FBs-CBE má standardní Ethernet TP konektor RJ45 a připojuje se standardním kabelem do switche nebo hubu a nebo kříženým kabelem přímo k síťové kartě počítače PC. Moduly FBs-CMxxE mají konektor se šroubovacími svorkami.
  3. Zapojení svorky ETHERNET pro připojení k HUBu:
    3 – zeleno-bílá,
    6 – zelená,
    1 – oranžovo-bílá,
    2 – oranžová
  4. Zapojení svorky ETHERNET pro přímé připojení k PC (pomocí kříženého kabelu):
    3 – oranžovo-bílá,
    6 – oranžová,
    1 – zeleno-bílá,
    2 – zelená.
  5. Předpokládá se použití standardního Ethernet TP kabelu se standardně zapojeným konektorem. Správné připojení do sítě je indikováno rozsvícením kontrolky LINK pod připojení hlavního napájení PLC.
  6. Připojte PLC na napájecí napětí (230 V/ 50 Hz). Před připojením modulu do sítě je třeba jej nakonfigurovat. K tomuto účelu slouží nástroj EtherCfg.
  7.  Spusťte program EtherCfg.
  8. Klikněte na Options a pak na Select Network.
  9. Vyberte síť ke které je zařízení připojené.
  10. Upozornění: zařízení kterých se tento článek týká nepodporují IPv6.
  11. Klikněte na tlačítko Scan a počkejte do skončení skenování.
    ethercfg_scan
  12. V případě selhání skenu vypněte na svém stroji firewall a zkontrolujte připojení zařízení a další nastavení sítě
  13. Pokud se podaří zařízení najít, klikněte na něj.
  14. V záložce General se vyplňují základní síťové parametry.
    ethercfg_general
  15. Přístup do nastavení převodníku je možno chránit heslem v záložce Security.
  16. V záložce Access Control se nastaví IP adresy s oprávněním k přístupu. Je-li tabulka prázdná je možný přístup z libovolné IP adresy.
  17. V záložce Service Ports lze nastavit port. Z výroby je přednastaven port 500 pro komunikaci Fatek protokolem a 502 pro ModBus. Nastavení se přepíše do modulu po stisku potvrzovacího tlačítka OK.
  18. Po změně nastavení můžete kliknout na tlačítko Refresh čímž spustíte nový sken a zobrazíte si své zařízení s novým nastavením.
  19. Nyní je třeba nainstalovat software WinProladder, pokud jste tak již neučinili. Naleznete jej na buď na CD (FAC-CD) nebo na této stránce.
  20. Spusťte program WinProladder: menu Start – Programy – FATEK PLC – WinProladder a potom menu PLC – Quick Control – Initialize PLC.

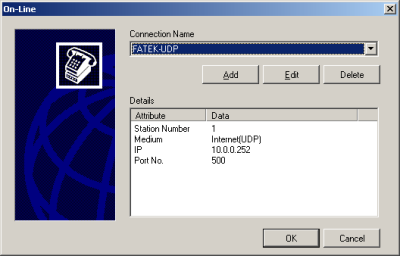

  21. Z Winproladu je možné komunikovat s do sítě připojeným PLC obdobně jako po sériovém portu (menu PLC – On Line nebo File – Save As – To PLC) s tím rozdílem, že v dialogu On-Line se zvolí možnost spojení FATEK-UDP a vyplní se údaje uložené v Ethernet modulu.
  22. Stiskem tlačítka OK se Winprolad pokusí spojit s automatem. Komunikace je indikována poblikáváním kontrolek RX a TX. Pokud nastavení proběhlo v pořádku, budete informováni o úspěšném spojení s PLC.
  23. Nyní již můžete začít vytvářet vlastní projekt. Podrobnější informace naleznete v návodu na programování PLC FATEK.

Uživatelský manuál si můžete stáhnout v sekci Návody a SW.
