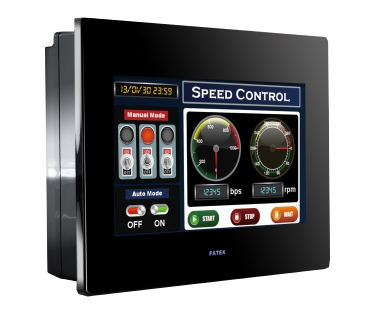

Modul P5043SB je plnohodnotnou náhradou za starší model P5043S. Přechod na novější variantu je navržen tak, aby byl co nejjednodušší a nevyžadoval změny v zapojení ani v aplikaci.
Mechanická kompatibilita
Z hlediska mechanického provedení jsou oba moduly plně kompatibilní:
- stejné vnější rozměry,
- stejný montážní výřez.
Jediným rozdílem je jiné pořadí konektorů umístěných ve spodní části zadní strany modulu.
Elektrická kompatibilita
Elektrické vlastnosti zůstávají beze změny:
- stejné napájecí napětí,
- stejné zapojení konektorů.
Není tedy nutné upravovat elektrickou instalaci.
Softwarová kompatibilita
Software je plně kompatibilní při přechodu z P5043S na P5043SB.
Pro bezproblémový přechod doporučujeme následující postup:
- Aktualizujte aplikaci FvDesigner na nejnovější dostupnou verzi (aktuálně v1.7).
- Otevřete původní projekt vytvořený pro modul P5043S.

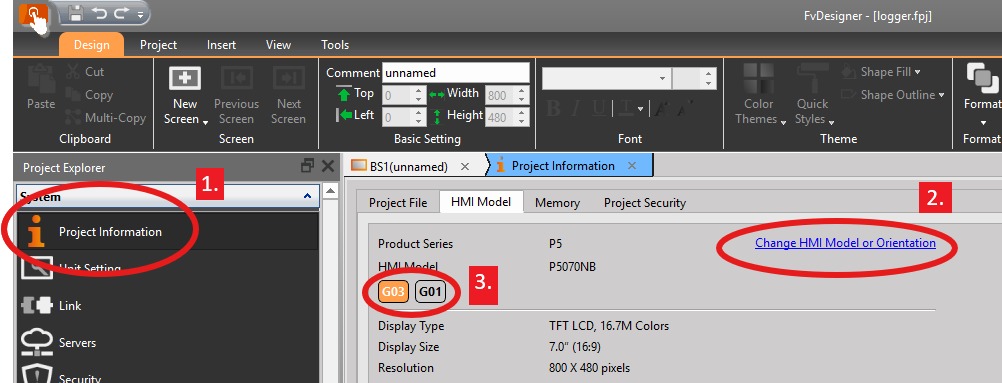

- V projektu ručně změňte typ HMI modulu na P5043SB.
- Projekt uložte a nahrajte do nového zařízení.
Shrnutí
P5043SB představuje přímou náhradu za P5043S. Zachovává stejné mechanické rozměry, elektrické zapojení i softwarovou kompatibilitu. Ve většině případů je jediným potřebným krokem aktualizace nástroje FvDesigner a změna typu HMI modulu v existujícím projektu.
